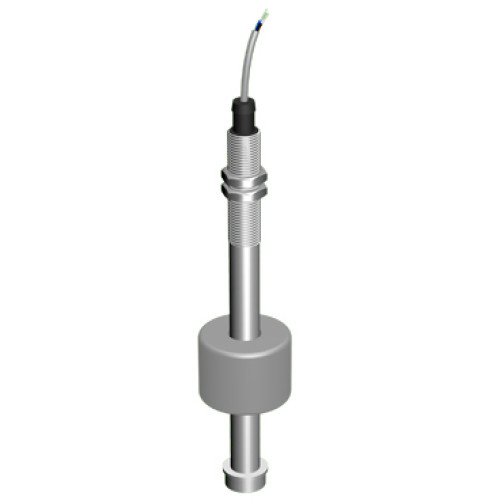

Магнитные датчики уровня жидкости — самый простой вариант автоматизации управления уровнем, служат для контроля и поддержания уровня в резервуарах с различными жидкостями.Поплавковый датчик уровня состоит из направляющей, поплавка со встроенным магнитом, присоединительного кабеля и светодиодного индикатора (при необходимости). Принцип работы поплавкового датчика прост: поплавок с магнитом внутри, свободно движется по вертикальной трубке (направляющей) в соответствии с уровнем жидкости. Как только жидкость поднимается до намеченной точки, происходит контакт магнита с закрепленным выше герконом. Число герконов и соответственно число контролируемых уровней может достигать семи.
| Условия эксплуатации |
| Величина контролируемого уровня L, мм |
250 |
| Максимальная рабочая температура, °С |
75 |
| Минимальная рабочая температура, °С |
-25 |
| Плотность контролируемой жидкости, не менее, кг/м³ |
700 |
| Степень защиты |
IP68 |
| Корпус |
| Габаритные размеры, мм |
39,5х39,5х287 |
| Диаметр поплавка |
39.5 |
| Длина кабеля, м |
2 |
| Корпус |
Поплавковый |
| Материал корпуса |
Алюминий |
| Резьбовое соединение |
М12x1 |
| Сечение кабеля, мм² |
3x0,34 |
| Способ подключения |
Кабель |
| Способ установки |
В контакте со средой |

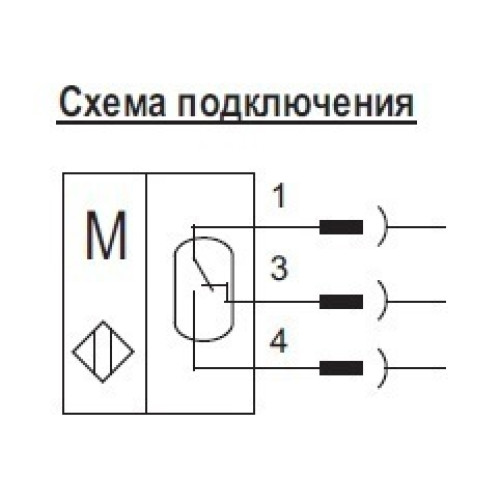

| Структура выхода |
Cухой контакт |
| Тип |
Герконовый |
| Функция переключения |
ИЛИ Переключающий |
| Электрические параметры |
| Количество контактов |
3 |
| Комплексная защита |
Нет |
| Максимальный рабочий ток, мА |
1000 |
| Напряжение питания, В |
0,05 ... 125 / 0,05 ... 125 |
| Тип выходного сигнала |
Дискретный |
| Тип напряжения питания |
AC/DC |
