Параметр |
Значение |
| Условия эксплуатации |
|
Величина контролируемого уровня L, мм |
1000 |
|
Максимальная рабочая температура, °С |
75 |
|
Минимальная рабочая температура, °С |
-25 |
|
Плотность контролируемой жидкости, не менее, кг/м³ |
700 |
|
Степень защиты |
IP68 |
| Корпус |
|
Габаритные размеры, мм |
39,5х39,5х1037 |
|
Диаметр поплавка |
39.5 |
|
Корпус |
Поплавковый |
|
Материал корпуса |
Алюминий |
|
Резьбовое соединение |
М12x1 |
|
Способ подключения |
Разъем |
|
Способ установки |
В контакте со средой |
|

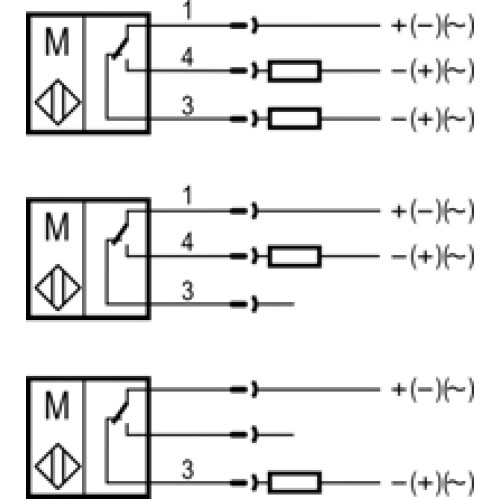

Структура выхода |
Cухой контакт |
|
Тип |
Герконовый |
|
Функция переключения |
ИЛИ Переключающий |
| Электрические параметры |
|
Количество контактов |
3 |
|
Комплексная защита |
Нет |
|
Максимальный рабочий ток, мА |
1000 |
|
Напряжение питания, В |
0,05 ... 125 / 0,05 ... 125 |
|
Тип выходного сигнала |
Дискретный |
|
Тип напряжения питания |
AC/DC |
| Alle auswählen |
| Marke RS PRO |
| Encoder-Technologie Inkremental |
| Produkt Typ Inkrementalgeber |
| Impulse pro Umdrehung 1024Impulse/Umdrehung |
| Serie RS PRO |
| Umdrehungsgeschwindigkeit max. 8000U/min |
| Ausgangssignal Typ Gegentakt invertiert |
| Wellentyp Fest |
| Wellendurchmesser 10mm |
| Schnittstellentyp Kabel |
| Anschlusstyp 8-polig |
| IP-Schutzart IP67 |
| Maximale Versorgungsspannung 30V dc |
| Betriebstemperatur min. -20°C |
| Tiefe 90mm |
| Normen/Zulassungen EN, CE |
| Gesamthöhe 42mm |
| Breite 58mm |
| Montageart Klammerflanschmontage |
| Maximale Betriebstemperatur 80°C |
| Schaltfrequenz 200kHz |
|

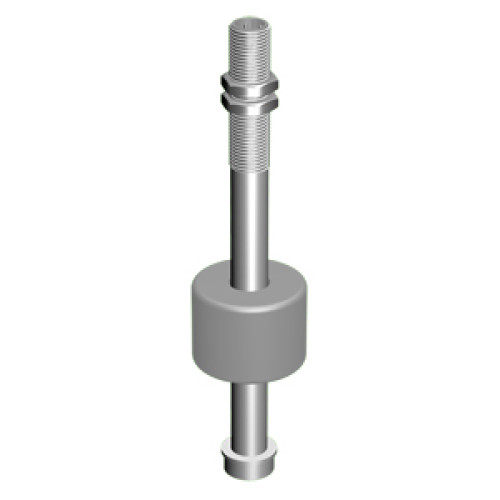

Магнитные датчики уровня жидкости — самый простой вариант автоматизации управления уровнем, служат для контроля и поддержания уровня в резервуарах с различными жидкостями.Поплавковый датчик уровня состоит из направляющей, поплавка со встроенным магнитом, присоединительного кабеля и светодиодного индикатора (при необходимости). Принцип работы поплавкового датчика прост: поплавок с магнитом внутри, свободно движется по вертикальной трубке (направляющей) в соответствии с уровнем жидкости. Как только жидкость поднимается до намеченной точки, происходит контакт магнита с закрепленным выше герконом. Число герконов и соответственно число контролируемых уровней может достигать семи.
