Магнитные датчики уровня жидкости — самый простой вариант автоматизации управления уровнем, служат для контроля и поддержания уровня в резервуарах с различными жидкостями.Поплавковый датчик уровня состоит из направляющей, поплавка со встроенным магнитом, присоединительного кабеля и светодиодного индикатора (при необходимости). Принцип работы поплавкового датчика прост: поплавок с магнитом внутри, свободно движется по вертикальной трубке (направляющей) в соответствии с уровнем жидкости. Как только жидкость поднимается до намеченной точки, происходит контакт магнита с закрепленным выше герконом. Число герконов и соответственно число контролируемых уровней может достигать семи.
| Условия эксплуатации | |
| Величина контролируемого уровня L, мм | 1300 |
| Максимальная рабочая температура, °С | 75 |
| Минимальная рабочая температура, °С | -25 |
| Плотность контролируемой жидкости, не менее, кг/м³ | 900 |
| Специальное назначение | Взрывобезопасное исполнение |
| Степень защиты | IP68 |
| Корпус | |
| Габаритные размеры, мм | 25х25х1340 |
| Диаметр поплавка | 25 |
| Длина кабеля, м | 2 |
| Корпус | Поплавковый |
| Материал корпуса | Латунь |
| Резьбовое соединение | М12x1 |
| Сечение кабеля, мм² | 2x0,34 |
| Способ подключения | Кабель |
| Структура выхода | Namur |
| Тип | Герконовый |
| Функция переключения | НО Замыкающий |
| Электрические параметры | |
| Количество контактов | 2 |
| Комплексная защита | Нет |
| Максимальный рабочий ток, мА | 110 |
| Напряжение питания, В | 0,1 ... 15,8 |
| Тип выходного сигнала | Дискретный |
| Тип напряжения питания | DC |

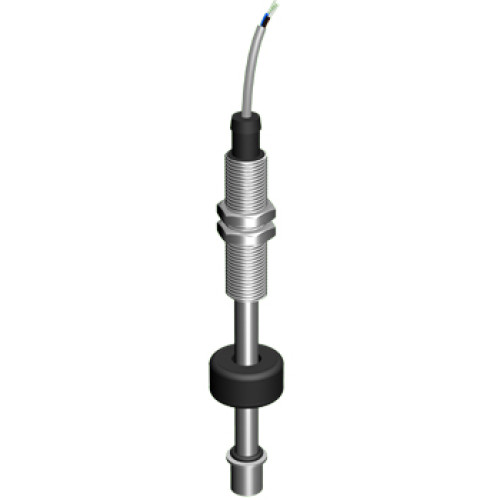

Магниточувствительный датчик уровня ТЕКО MS DUG2-N-130
- артікул: 120
- Производитель: ТЕКО
- Модель: MS DUG2-N-130
- Наличие:
-
0р.
