Магнитные датчики уровня жидкости — самый простой вариант автоматизации управления уровнем, служат для контроля и поддержания уровня в резервуарах с различными жидкостями.Поплавковый датчик уровня состоит из направляющей, поплавка со встроенным магнитом, присоединительного кабеля и светодиодного индикатора (при необходимости). Принцип работы поплавкового датчика прост: поплавок с магнитом внутри, свободно движется по вертикальной трубке (направляющей) в соответствии с уровнем жидкости. Как только жидкость поднимается до намеченной точки, происходит контакт магнита с закрепленным выше герконом. Число герконов и соответственно число контролируемых уровней может достигать семи.

Условия эксплуатации
Величина контролируемого уровня L, мм	100
Максимальная рабочая температура, °С	90
Минимальная рабочая температура, °С	-60
Плотность контролируемой жидкости, не менее, кг/м³	750
Специальное назначение	Взрывобезопасное исполнение
Степень защиты	IP68
Корпус

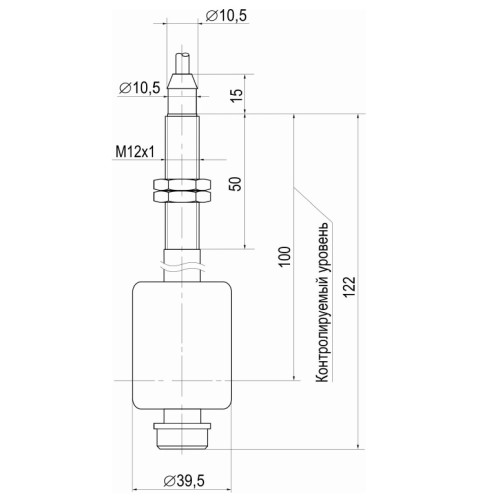

Габаритные размеры, мм	39,5х39,5х137
Диаметр поплавка	39.5
Длина кабеля, м	2
Корпус	Поплавковый
Материал корпуса	Алюминий
Резьбовое соединение	М12x1
Сечение кабеля, мм²	2x0,34
Способ подключения	Кабель
Структура выхода	Namur
Тип	Герконовый
Функция переключения	НО Замыкающий
Электрические параметры
Количество контактов	2
Комплексная защита	Нет
Максимальный рабочий ток, мА	110
Напряжение питания, В	0,1 ... 15,8
Тип выходного сигнала	Дискретный
Тип напряжения питания	DC
