Магнитные датчики уровня жидкости — самый простой вариант автоматизации управления уровнем, служат для контроля и поддержания уровня в резервуарах с различными жидкостями.Поплавковый датчик уровня состоит из направляющей, поплавка со встроенным магнитом, присоединительного кабеля и светодиодного индикатора (при необходимости). Принцип работы поплавкового датчика прост: поплавок с магнитом внутри, свободно движется по вертикальной трубке (направляющей) в соответствии с уровнем жидкости. Как только жидкость поднимается до намеченной точки, происходит контакт магнита с закрепленным выше герконом. Число герконов и соответственно число контролируемых уровней может достигать семи.
| Условия эксплуатации | |
| Величина контролируемого уровня L, мм | 200 |
| Максимальная рабочая температура, °С | 75 |
| Минимальная рабочая температура, °С | -25 |
| Плотность контролируемой жидкости, не менее, кг/м³ | 900 |
| Степень защиты | IP68 |
| Корпус | |
| Габаритные размеры, мм | 25х25х240 |
| Диаметр поплавка | 25 |
| Корпус | Поплавковый |
| Материал корпуса | Латунь |
| Резьбовое соединение | М12x1 |
| Способ подключения | Разъем |
| Способ установки | В контакте со средой |
| Структура выхода | Cухой контакт |
| Тип | Герконовый |
| Функция переключения | ИЛИ Переключающий |
| Электрические параметры | |
| Количество контактов | 3 |
| Комплексная защита | Нет |
| Максимальный рабочий ток, мА | 1000 |
| Напряжение питания, В | 0,05 ... 125 / 0,05 ... 125 |
| Тип выходного сигнала | Дискретный |
| Тип напряжения питания | AC/DC |

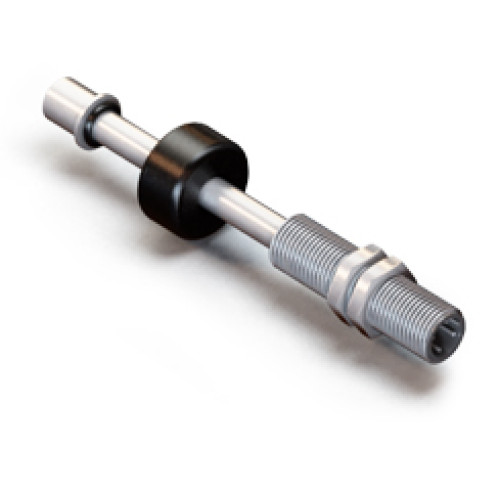

Магниточувствительный датчик уровня ТЕКО DUG2-20-1-S4
- артікул: 143
- Производитель: ТЕКО
- Модель: DUG2-20-1-S4
- Наличие:
-
0р.
